ПАСПОРТ



Спортивный комплекс серии



«Непоседа»



 Детский спортивный комплекс для улицы и дома Непоседа



ВНИМАТЕЛЬНО ПРОЧТИТЕ И ОЗНАКОМТЕСЬ С ПРАВИЛАМИ СБОРКИ, ЭКСПЛУАТАЦИИ И ТЕХНИКОЙ БЕЗОПАСНОСТИ НА СПОРТИВНОМ УГОЛКЕ.





Производитель      ТМ SportBaby

Украина







1. КОМПЛЕКТНОСТЬ

поз.



Наименование



Кол-во

(шт.)

1

Сетка гладиаторская

1

2

Фанера- скалолаз

1

3

Фанера

1

4

Шведская стенка

1

5

Крышка

1

6

Саморез 6х60

64

7

Ключ для конфирмата

1

8

Клей пва

1

9





10





11





12





13





    14





Документация



14

Паспорт  на спортивный комплекс серии

«Непоседа»



1



Примечание: В связи с постоянной работой над совершенствованием выпускаемой продукции возможны изменения, не отраженные в настоящем руководстве. Внесенные изменения не ухудшают потребительских свойств продукции.

Работы по сборке и установке должны производиться не менее 2х человек после изучения инструкции, рекомендуем использовать следующие инструменты  (шуруповерт,дрель,отвертку)































































2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Спортивный комплекс, предназначен для занятий физическими упражнениями, развивающими силу и координацию, как в домашних условиях, так и на улице благодаря специальной антивандальной краской для улицы. Допустимая нагрузка на Комплекс – не более 80 кг.



3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Комплекс представляет собой конструкцию на основе деталей из дерева сосны и бука и устанавливается  в помещениях на полу. Основные технические характеристики приведены ниже:

Технические характеристики :



Высота:

  160 см

Ширина:

  160 см

Длинна:

  160 см

Материал:

  Сосна

Перекладины:

  Бук

Допустимые нагрузки на навесное:

  80 кг

Допустимые нагрузки на спортуголок:

  80 кг

Веревка:

  Полипропилен

Вид крепления :

  не требует крепления

Вес товара:

  70 кг



4. ПОДГОТОВКА К ЭКСПЛУАТАЦИИ И СБОРКА


Детский спортивный комплекс для улицы и дома

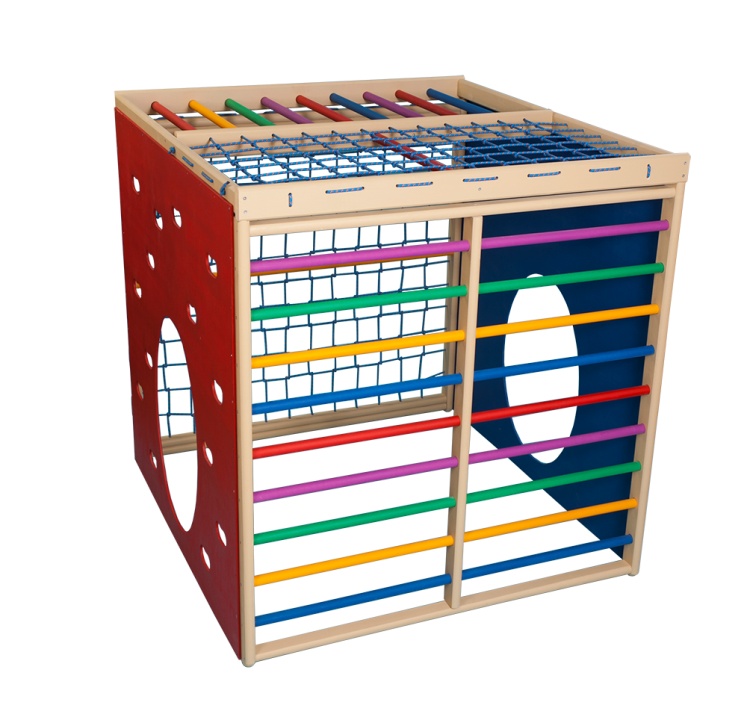

Рис.1.

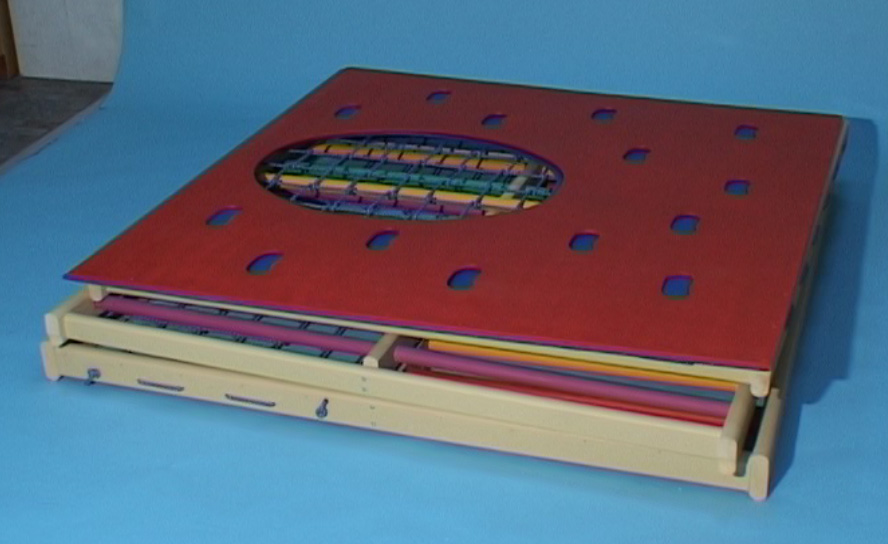

4.1. Освободить комплектующие детали от упаковки. Убедиться, что комплектность поставки совпадает с паспортными данными. Сборку производить поэтапно, следуя указаниям данного руководства.


                                                                                                Инструкция по сборке детского спортивного уголока




                                                                                                 4.2. Разложить комплектующие детали на свободном участке пола.


Сборку и установку производить в следующем порядке:

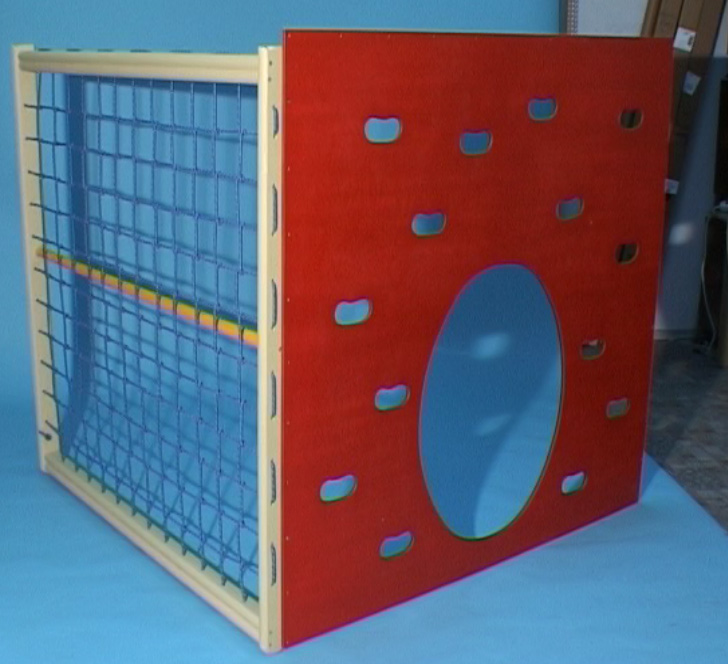

4.3. Приступаем к сборке, взяв из набора собранную гладиаторскую сетку, фанеру скалолаз и фиксируем саморезами с крепёжного набора.

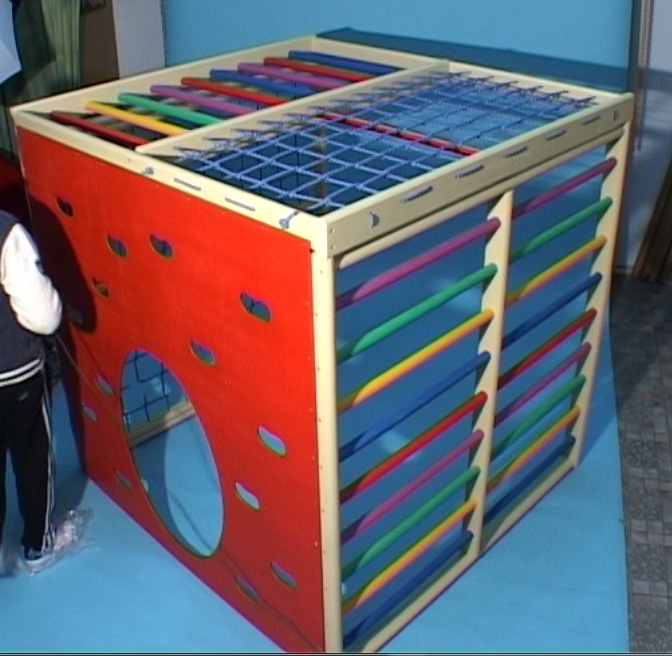

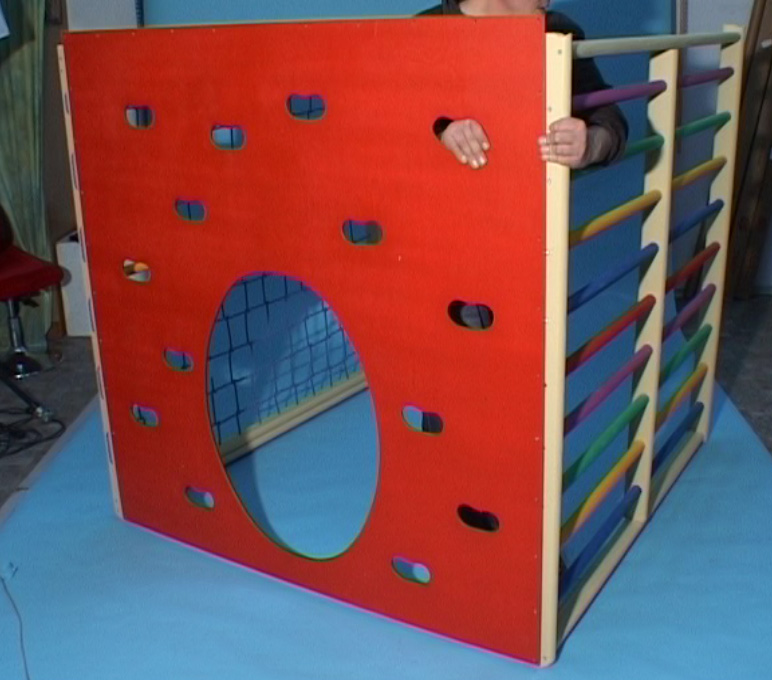

4.4. На следующем этапе к получившейся конструкции  присоединяем из набора третью часть шведскую стенку, также фиксируем саморезами с крепёжного набора.

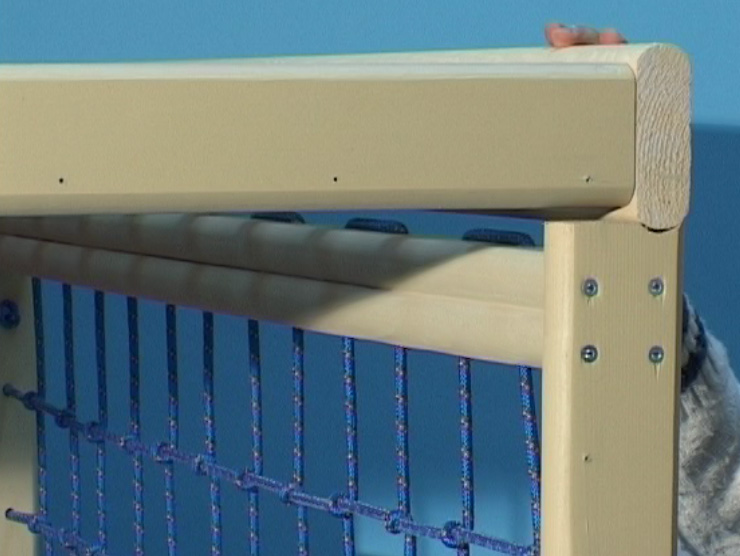

4.5. Оставшеюся крышку в виде  шведской стенки с г гладиаторской сеткой  прикручиваем  между вертикальными частями спортуголка.

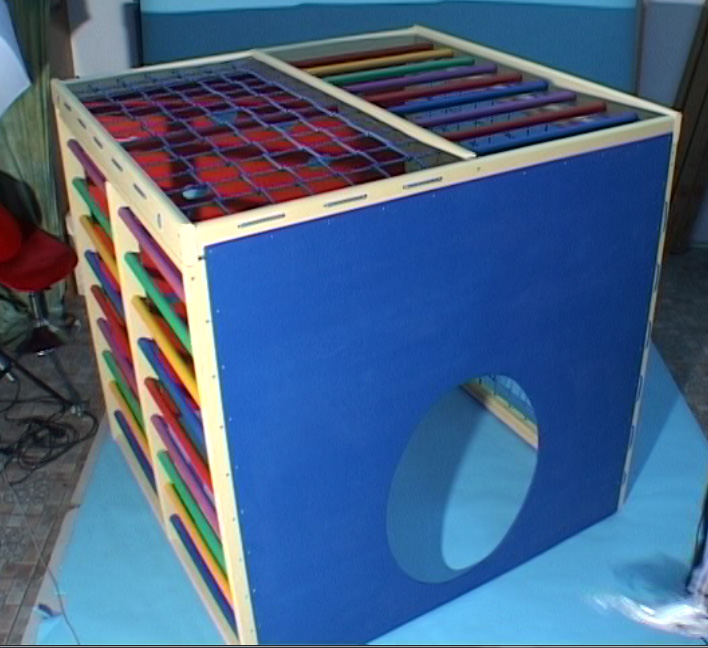

4.6. Последнею   часть уголка-фанеру прикручиваем к получившейся конструкции.









5. МЕРЫ БЕЗОПАСНОСТИ

ВНИМАНИЕ!

5.1. Не допускается установка Комплекса в помещениях с неровными полами.

5.2. Периодически (раз в неделю) проверять надежность  затяжки элементов крепежа и надежность закрепления  установленного Комплекса.

5.3. Для предотвращения травм рекомендуется использовать мягкий настил на полу под спортивными снарядами.

5.4. Не рекомендуется допускать к занятиям детей без предварительной консультации с врачом.
