Детский спортивный уголок серии «Карамелька», «Акварелька», «Ромашка»

ПАСПОРТ



Спортивный комплекс серии



«Карамелька», «Акварелька», «Ромашка»



ВНИМАТЕЛЬНО ПРОЧТИТЕ И ОЗНАКОМЬТЕСЬ С ПРАВИЛАМИ СБОРКИ, ЭКСПЛУАТАЦИИ И ТЕХНИКОЙ БЕЗОПАСНОСТИ НА СПОРТИВНОМ УГОЛКЕ.





УКРАИНА

ТМ SportBaby



1. КОМПЛЕКТНОСТЬ

№ поз.	Наименование	Кол-во (шт.)
1	Стойка	8
2	Горизонтальная поперечина	4
3	Перекладины  40 см	8
4	Перекладины  120 см	4
5	Перекладины  112,5 см	1
6	Детская горка	1
7	Гимнастический мат	1
8	Мольберт	1
9	Счеты	1
10	Болт	4
11	Саморез 6х60	28
12	Ключ для конфирмата	1
13	Конфирмат 7х50	28
14	Клей пва	1
Документация
14	Паспорт  на спортивный комплекс серии «Карамелька», «Акварелька», «Ромашка»	1
Примечание: В связи с постоянной работой над совершенствованием выпускаемой продукции возможны изменения, не отраженные в настоящем руководстве. Внесенные изменения не ухудшают потребительских свойств продукции. Работы по сборке и установке должны производиться не менее 2х человек после изучения инструкции, рекомендуем использовать следующие инструменты  (шуруповерт,дрель,отвертку)









2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Спортивный комплекс, предназначен для занятий физическими упражнениями, развивающими силу и координацию в домашних условиях. Допустимая нагрузка на Комплекс – не более 40 кг.



3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

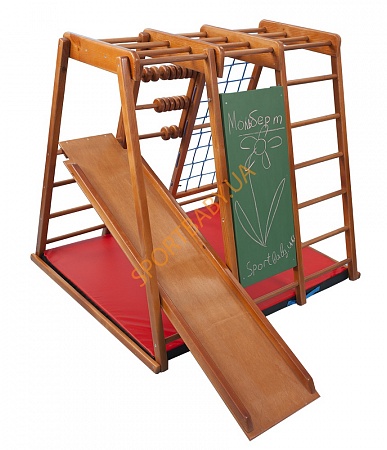

Комплекс представляет собой конструкцию на основе деталей из дерева сосны и бука и устанавливается  в помещениях на полу. Основные технические характеристики приведены ниже:

Технические характеристики :



Высота:	120 см
Ширина:	120 см
Материал стоек:	Сосна
Перекладины:	Бук
Допустимые нагрузки:	40 кг
Веревка:	Полипропилен
Вес товара:	30 кг
Гарантия:	12 месяцев
Цвет:	Натуральное дерево
Производитель:	TM SportBaby,



4. ПОДГОТОВКА К ЭКСПЛУАТАЦИИ И СБОРКА

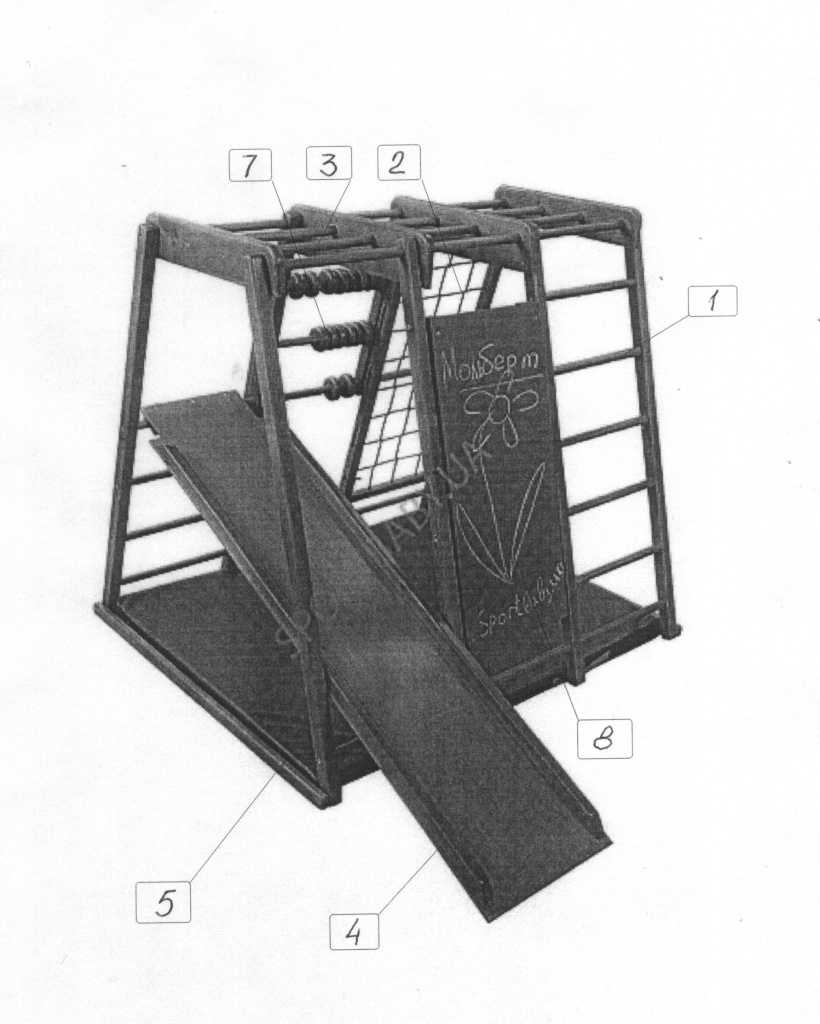

Рис.1.

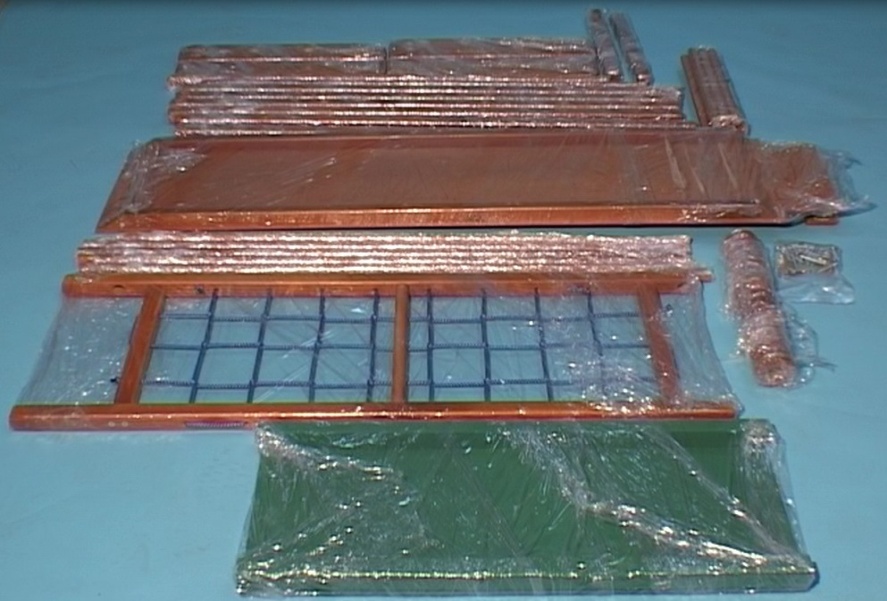

4.1. Освободить комплектующие детали от упаковки. Убедиться, что комплектность поставки совпадает с паспортными данными. Сборку производить поэтапно, следуя указаниям данного руководства.





4.2. Разложить комплектующие детали на свободном участке пола.

……………………………………………………………………………………………………………………...........................................................................................................

Сборку и установку производить в следующем порядке:

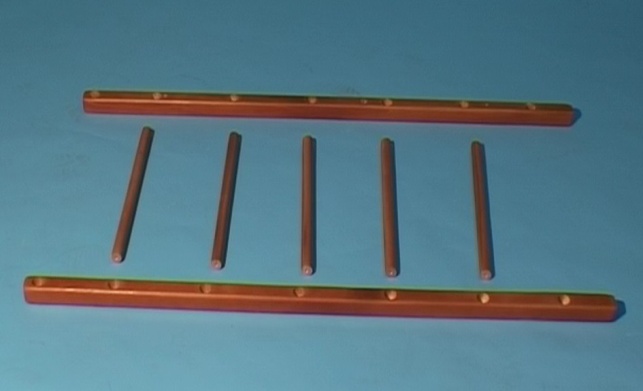

4.3. Приступаем к сборке шведской стенки  на рисунке Рис.1.   поз. 1,  и состоит из двух стоек и пяти перекладин длинна которых  составляет 40 см. Собираем их на клей и фиксируем конфирматами с крепёжного набора.

…………………………………………………………………………………………………………………………...................................................................................................

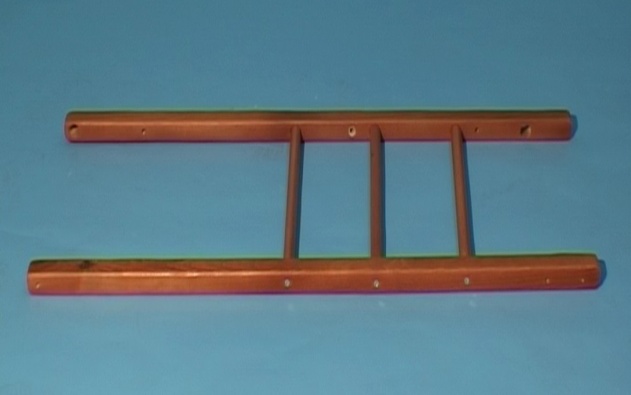

4.4. Собираем вторую короткую шведскую лестницу на рисунке Рис.1.   поз. 9, и состоит из двух стоек и трех  перекладин длинна которых  составляет 40 см. Собираем их на клей и фиксируем конфирматами с крепёжного набора.

………………………………………………………………………………………………………………………….....................................................................................................

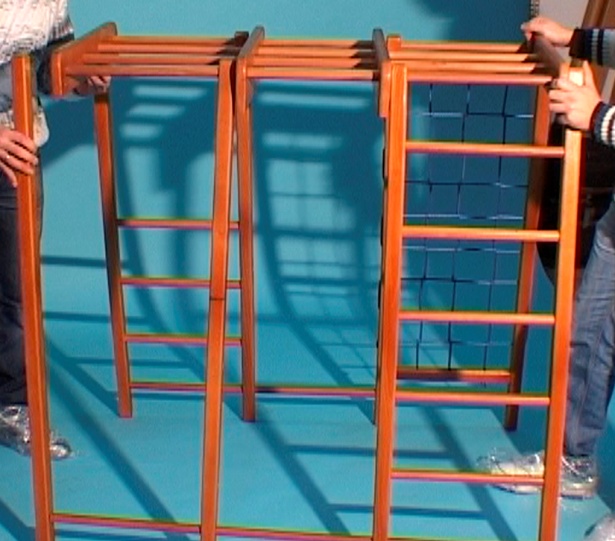

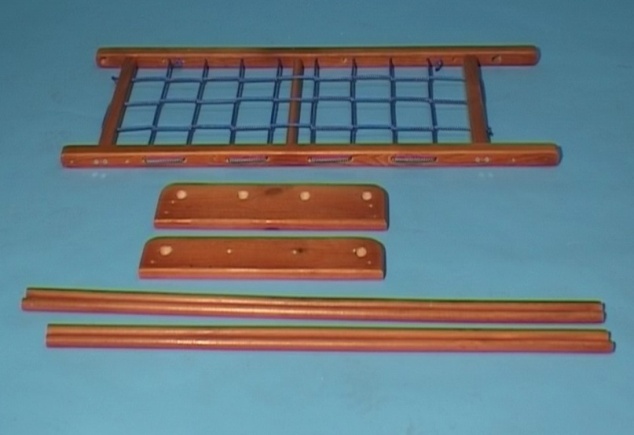

4.5. Собираем левую часть спортивного комплекса, состоящую из гладиаторской сетки Рис.1. поз. 2, короткой шведской стенки Рис.1. поз. 9, а также 2х перекладин и 4х верхних частей рукохода  в соответствии с фото.

..............................................................................................................................................................................................................................................................

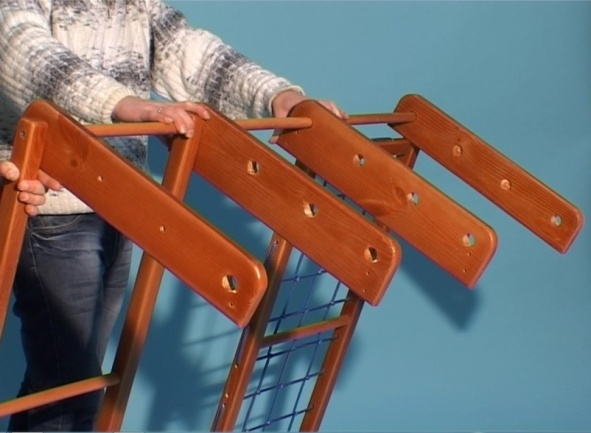

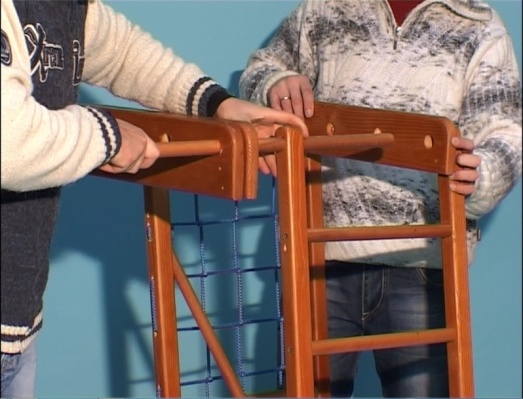

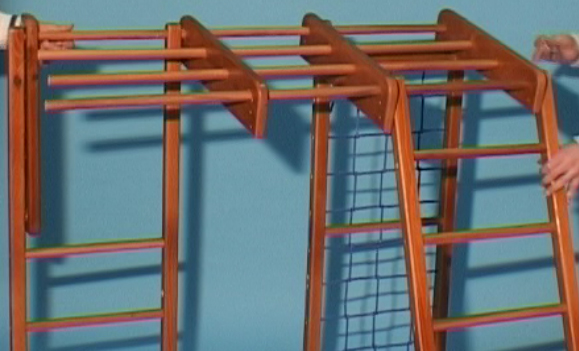

4.6. Длина круглых верхних перекладин составляет 120 см, на которой крепятся гладиаторская сетка, неполная шведская лестница и части рукохода. Части верхнего рукохода собираем в соответствии с фото.

……………………………………………………………………………………………………………………….............................................................................................................



                                            4 .7. Правая  часть спортивного комплекса  собирается с помощью  одной перкладины 120 см, уже собранной шведской Рис.1.   поз. 1 и  4х верхних частей рукохода.

………………………………………………………………………………………………………………….......................................................................................................………..







4.8. Длинна  внутренних перекладин  рукохода равна  112,5 см

………………………………………………………………………………………………………….................................................................................................................………



4.9.  Оставшиеся 2 стойки  продеваем через длинные перекладины 120 см  и фиксируем конфирматами с крепёжного набора.

………………………………………………………………………………………………………………………......................................................................................................…..

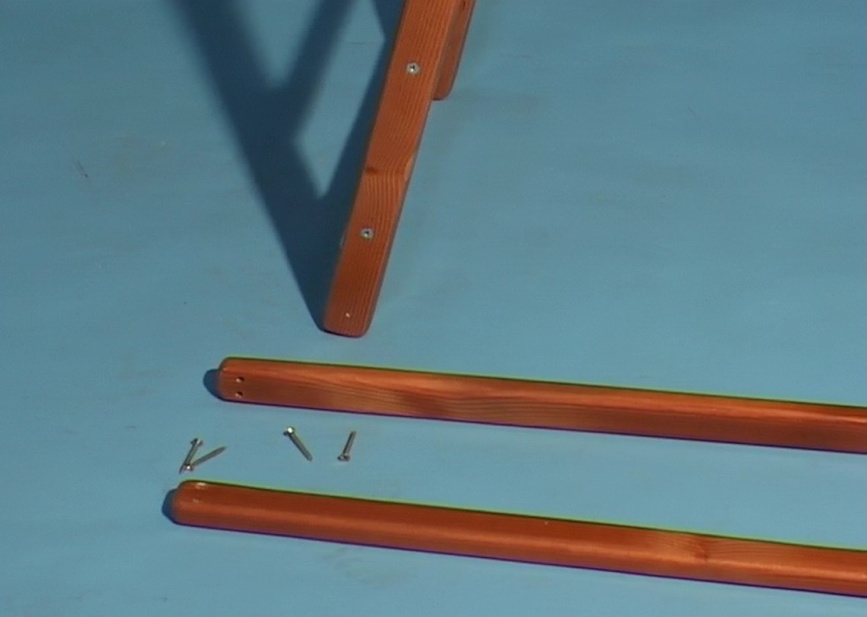

4.10. После сборки обеих частей уголка, устанавливаем распорные планки на шурупы, для фиксации уголка.

……………………………………….........................................................................................................……………………………………………………………………………….

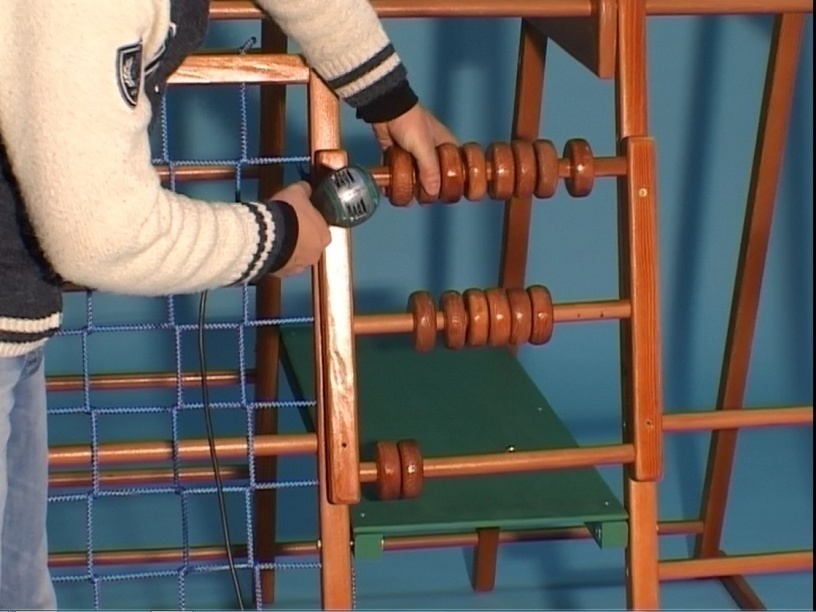

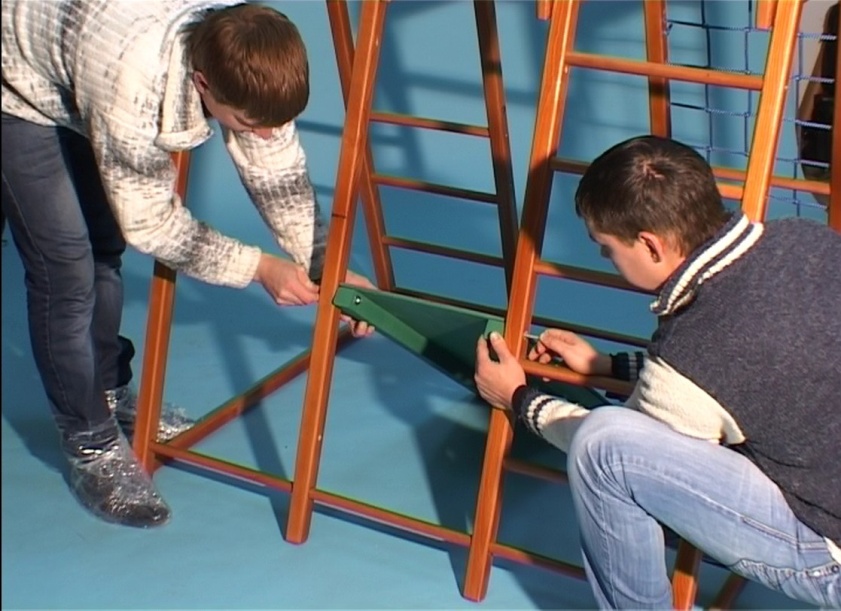

4.11. Полная  комплектация уголка, столиком-мольбертом, счётами проводится в соответствии с фото.

……………………………………………...........................................................................................................……………………………………………………………………………

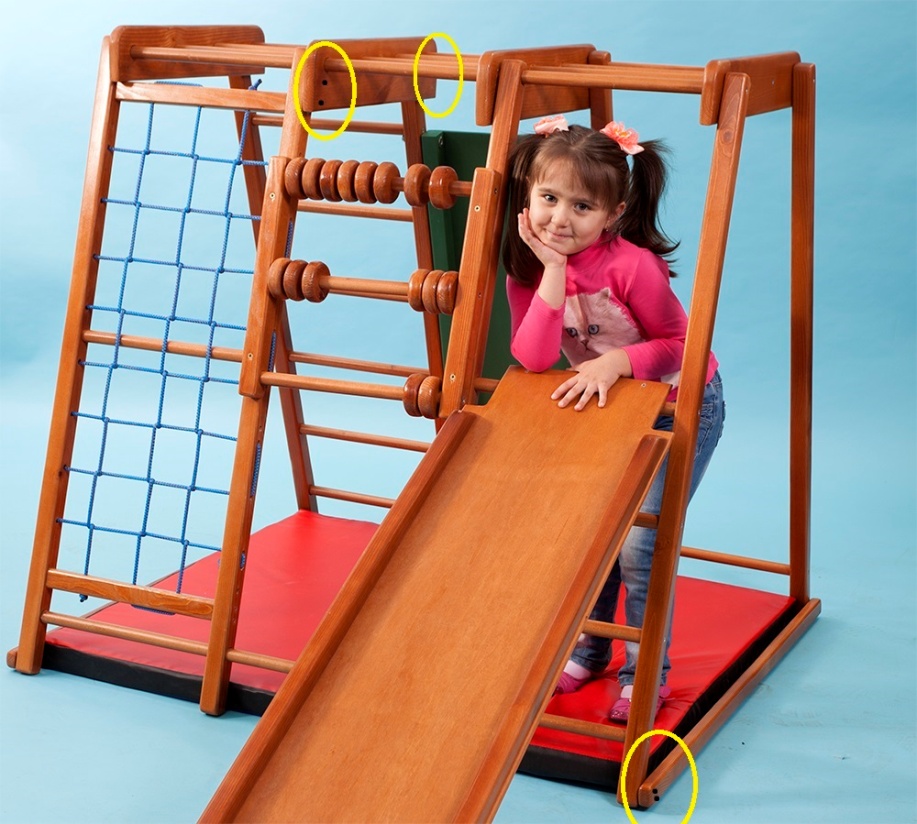

4.12. Полная фиксация  спорт уголка, для соблюдения размера обеспечивается за счёт крепления плоских частей рукохода к стойкам шурупами.  распорные планки также крепятся  на шурупы, для надежной фиксации уголка.





5. МЕРЫ БЕЗОПАСНОСТИ

ВНИМАНИЕ!

5.1. Не допускается установка Комплекса в помещениях с неровными полами.

5.2. Периодически (раз в неделю) проверять надежность  затяжки элементов крепежа и надежность закрепления  установленного Комплекса.

5.3. Для предотвращения травм рекомендуется использовать мягкий настил на полу под спортивными снарядами.

5.4. Не рекомендуется допускать к занятиям детей без предварительной консультации с врачом.
